Ein 3D-Drucker in Aktion

Hat man einmal einen Gegenstand oder ein Produkt modelliert und als 3D-Modell an den Drucker gesendet, so druckt der 3D-Drucker Schicht für Schicht mit einer grossen Anzahl an Bewegungen. Das folgende Video zeigt einen 3D-Drucker in Aktion im Zeitraffer und enthält einige Erklärungen:

TinkerCAD – Eine 3D-Modellierungs-Software

Die webbasierte Online-Software „TinkerCAD“ von Autodesk bietet sich für den Einsatz in der Schule an. Sie ist kostenlos und hat die Funktion, dass Lehrpersonen eigene Klassen erstellen können und die Schülerinnen und Schüler nicht zwingend einen Account haben müssen. Weitere Informationen zur Organisation innerhalb der Klasse sind hier zu finden.

Direct Starters – Hilfestellungen zu den wichtigsten Funktionen

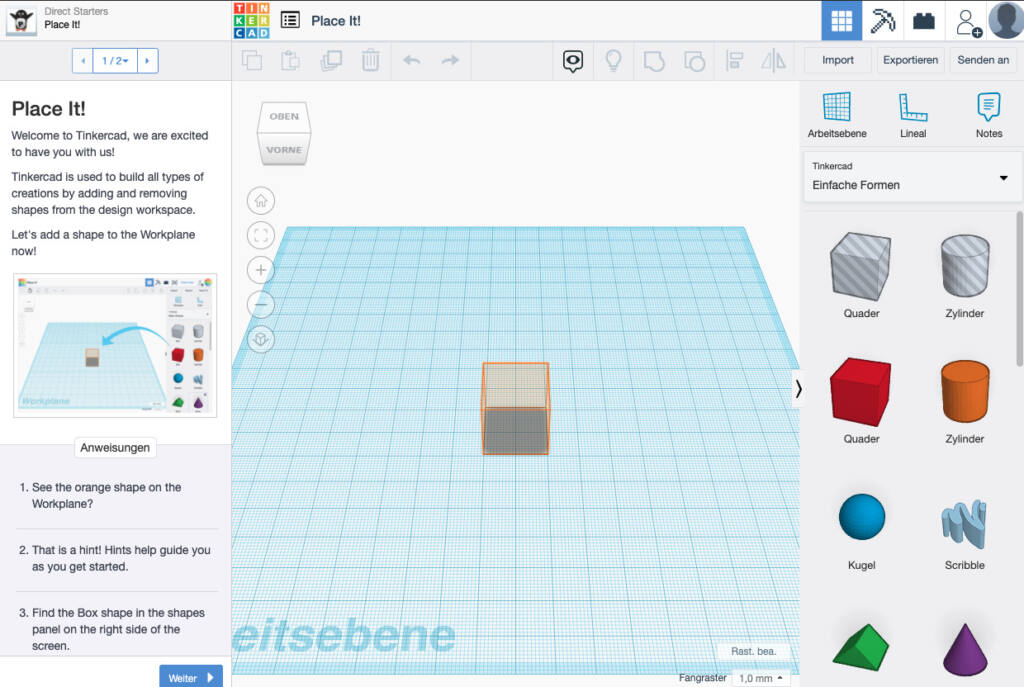

Bevor man die Schülerinnen und Schüler eigene Produkte modellieren lässt, macht es durchaus Sinn sich selber und auch die Schülerinnen und Schüler vertraut zu machen mit dieser Software. Sinnvollerweise nutzt man dazu die auf der Website bereits vorhandenen „Direct Starters„. Diese Hilfestellungen helfen die Logik von TinkerCAD zu verstehen. Es ist nicht einfach so selbsterklärend. Die Hilfestellungen werden jeweils links eingeblendet und enthalten Anweisungen, die man direkt daneben ausführen kann (siehe Abbildung 1):

Tutorials für die Software TinderCAD

Die folgenden vier Tutorials zeigen die wichtigsten Funktionen von „TinkerCAD“:

3D-Drucker ansteuern mit Hilfe von Slicer-Software

Eine Slicer-Software fungiert als Vermittler zwischen dem modellierten 3D-Produkt und dem 3D-Drucker. Und zwar konvertiert die Software  3D-Formate wie zum Beispiel STL oder OBJ in eine Reihe von dünnen Schichten und erzeugt eine sogenannte G-Code-Datei. Das 3D-Modell wird also mit Hilfe der Slicer-Software in einzelnen Schichten aufgestapelt, welche der 3D-Drucker als lineare Bewegungen nacheinander bzw. Schicht für Schicht ausführt.

Software „Cura“

Cura ist eine einfach bedienbare und kostenlose Open-Source-Software, welche vom 3D-Drucker-Hersteller „Ultimaker“ stammt. Es können mit dieser Software aber auch andere 3D-Drucker angesteuert werden. Cura kann mit den gängigsten 3D-Formaten wie STL, OBJ, X3D, 3MF (sowie Bilddateiformaten wie BMP, GIF, JPG und PNG) arbeiten.

Download: https://ultimaker.com/de/software/ultimaker-cura

Das folgende Tutorial zeigt die wichtigsten Funktionen und Einstellungen:

https://youtu.be/ykYV-JwgI2o
